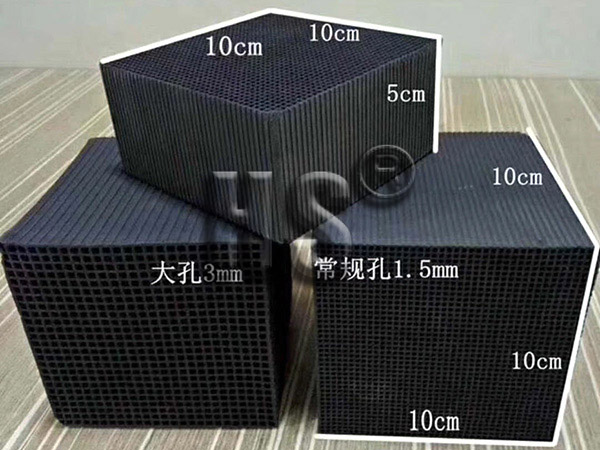

​蜂窝活性炭是一种多孔性炭材料，因其形状类似于蜂巢而得名。所以说，蜂窝活性炭在使用过程中确实应该避免温度过高，原因如下：
吸附效率下降
分子活跃度增加：温度升高会导致有机分子在活性炭表面的停留时间缩短，分子热运动加快，难以被锁定在蜂窝活性炭的孔隙内部，从而降低吸附效率。例如，某涂装车间实测显示，当废气温度从60℃升至120℃时，活性炭对乙酸乙酯的吸附效率从90%降至65%。
吸附容量降低：吸附量随温度上升而下降。温度越高，蜂窝活性炭的吸附能力越弱。例如，木质活性炭在温度升至100℃时，吸附容量下降15%~20%；超过120℃后，木质纤维结构开始热解，孔隙坍塌，吸附能力不可逆衰减。煤质活性炭虽然耐高温性优于木质活性炭，但高温仍会降低其吸附效率。
孔隙结构破坏
热解或氧化：长期处于高温环境中，活性炭的碳骨架会发生热解或氧化。温度超过200℃时，活性炭表面的含氧官能团开始分解，释放CO、CO₂，导致孔隙结构坍塌。
比表面积下降：300℃以上时，微孔结构严重破坏，比表面积大幅下降。例如，椰壳活性炭在300℃下加热2小时，比表面积从1500m²/g降至800m²/g，吸附能力永久丧失。
自燃风险
着火点：蜂窝活性炭的着火点通常在344.31℃以上，但过高的温度仍可能导致自燃，尤其是在空气绝缘环境不佳或存在易燃易爆气体的情况下。
安全风险：高温环境下，蜂窝活性炭可能因自燃而引发火灾或爆炸事故，对人员和设备造成严重威胁。
实际应用中的温度控制建议
zui佳使用温度范围：蜂窝活性炭的zui佳使用温度范围通常为30~70℃。在这个温度范围内，活性炭的吸附效率和孔隙结构都能保持相对稳定。
进入吸附装置的废气温度：宜低于40℃，以避免高温对活性炭性能的影响。
高温脱附温度控制：在进行高温脱附时，温度应控制在80~120℃之间。过低的温度可能导致脱附效果不佳，无法有效去除吸附的有机物；而过高的温度则可能引发废气中易燃易爆气体的燃烧或爆炸事故。
其他使用注意事项
避免高含尘量和油雾：焦油尘雾会堵塞活性炭的微孔，增加阻力，降低吸附效果。如果使用环境含有大量浓尘和焦油，应加装前级除尘过滤装置。
定期维护：定期检查蜂窝活性炭的使用情况，及时更换损坏或失效的活性炭，以确保其吸附性能和使用寿命。
